D1 min. 32 mm x 1,5 D2 max. 250 mm ML 180 - 2.200 mm Wandstärke (S) 1,5 bis 4 mm (längenabhängig) Winkel (T) von ca. 0,16 bis 10,3° |
D1 30,40,50 x 1,5 mm D2 max. 250 mm D3 min. 33 mm ML max. 2.200 mm Wandstärke (S) 1,5 bis 5 mm Winkel (T) von ca. 0,16 bis 10,3° |

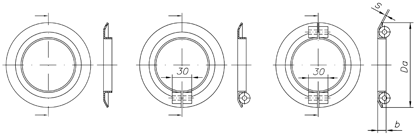

Bordrand-Führungsscheiben geteilt, geschlossen oder geschlitzt für Rohrdurchmesser 60, 63, 80 und 89 mm. |
|||||
Rohr Ø | Da | b | s | ||
60 | 110 | 10 | 2,5 | ||
63 | 130 | 10 | 2,5 | ||
80 | 130 | 19 | 2,5 | ||
80 | 150 | 19 | 2,5 | ||
89 | 135 | 14 | 2,5 | ||
89 | 150 | 19 | 2,5 | ||
89 | 152 | 17 | 4,0 |
